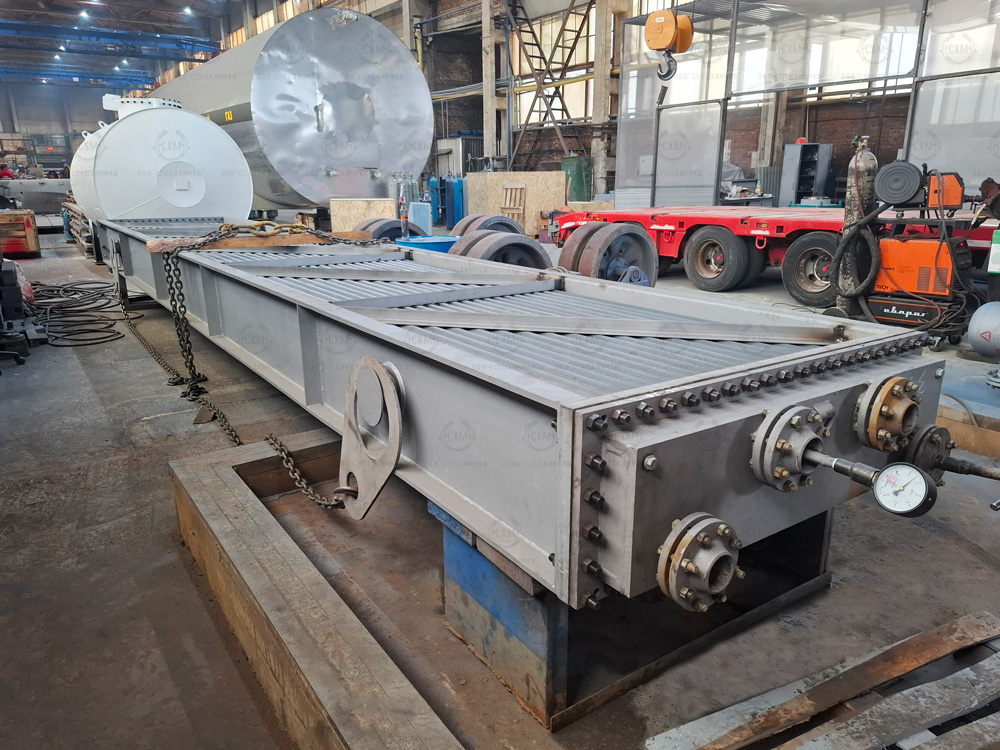

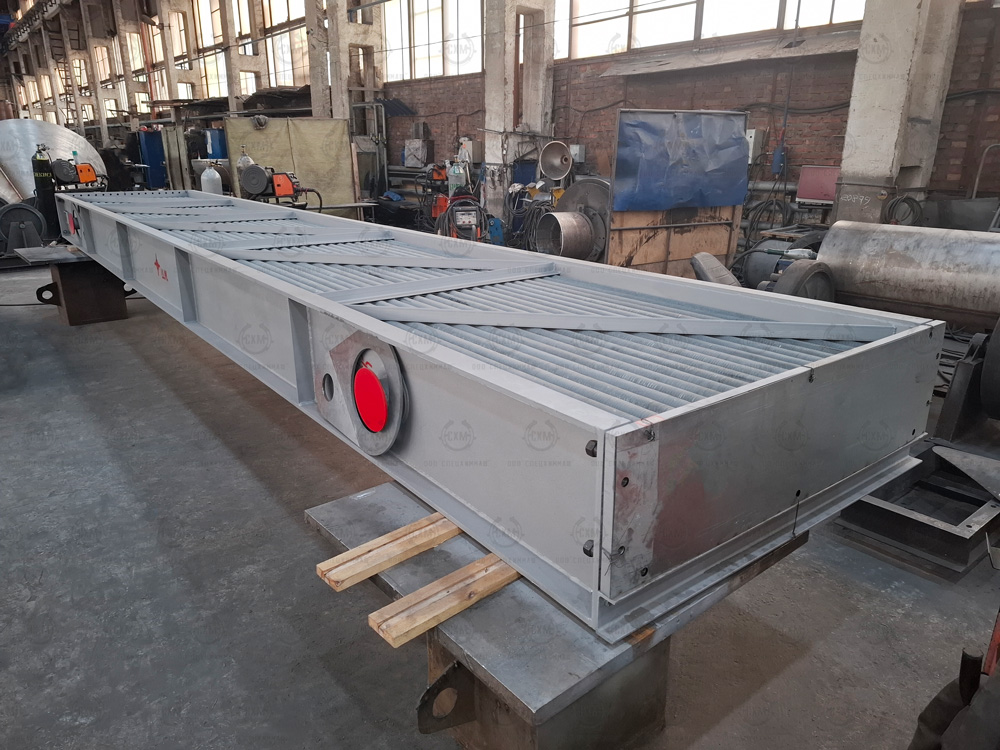

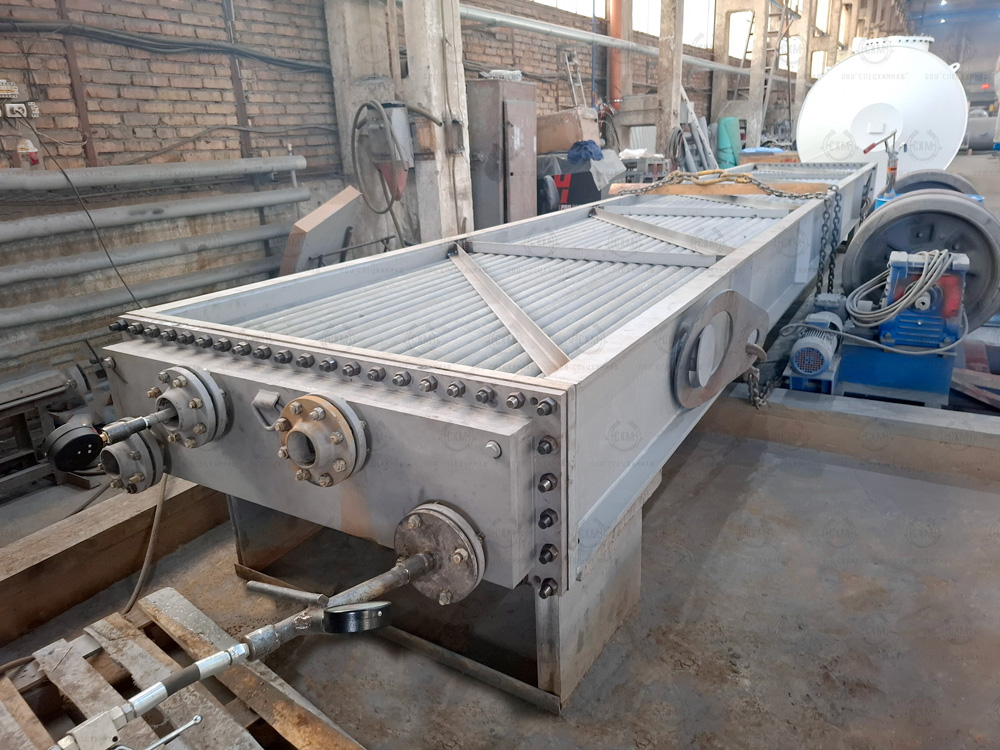

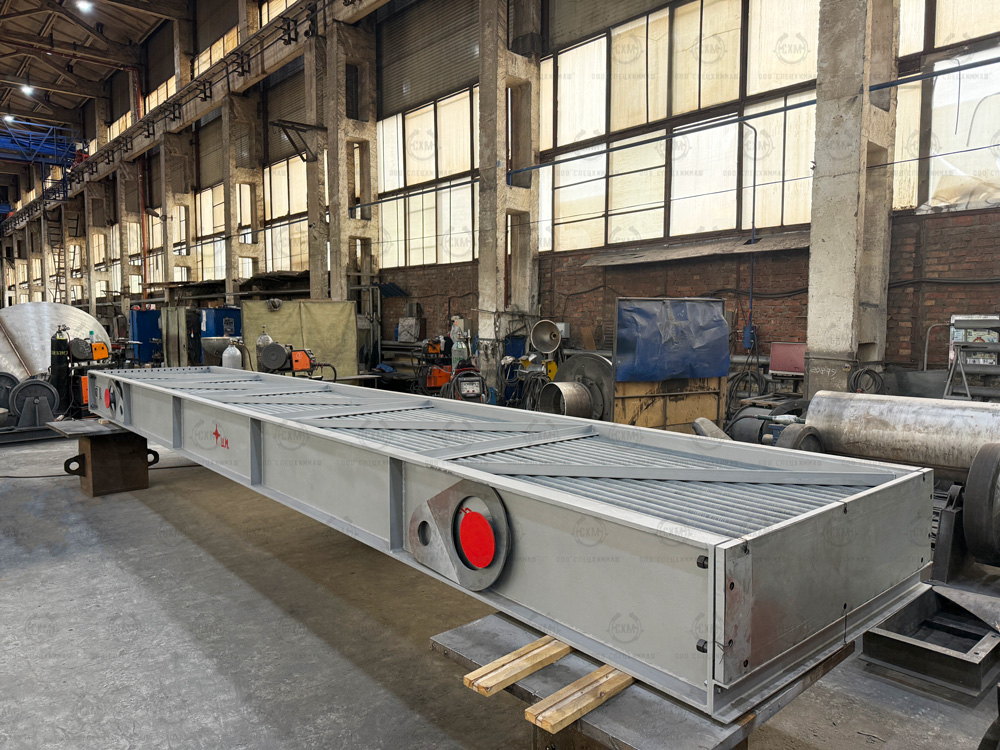

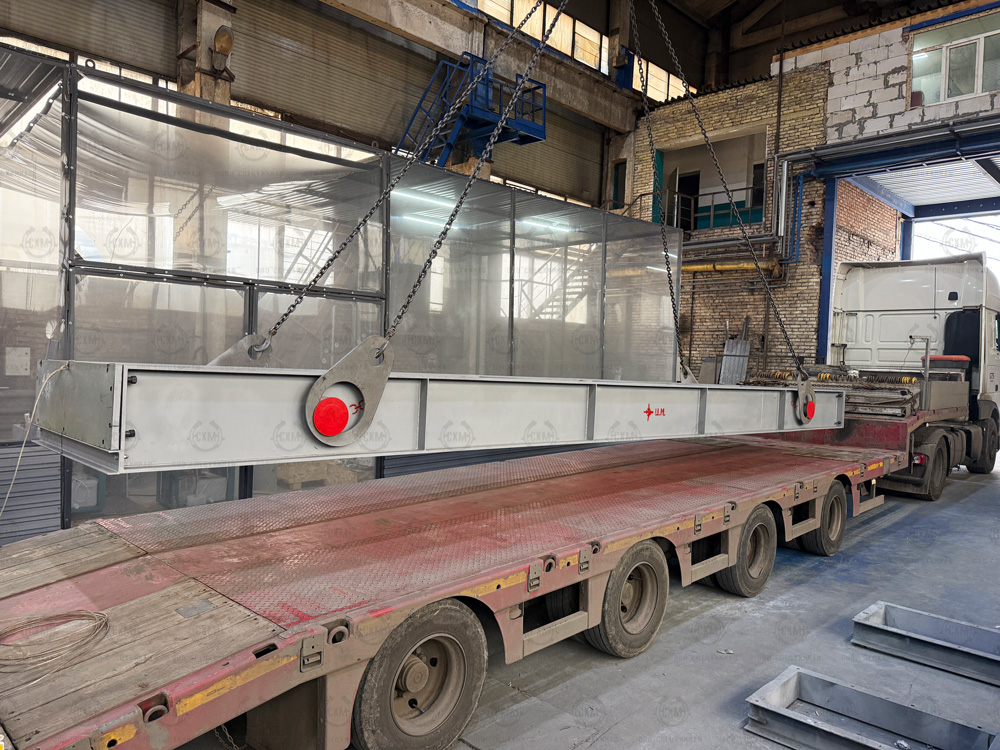

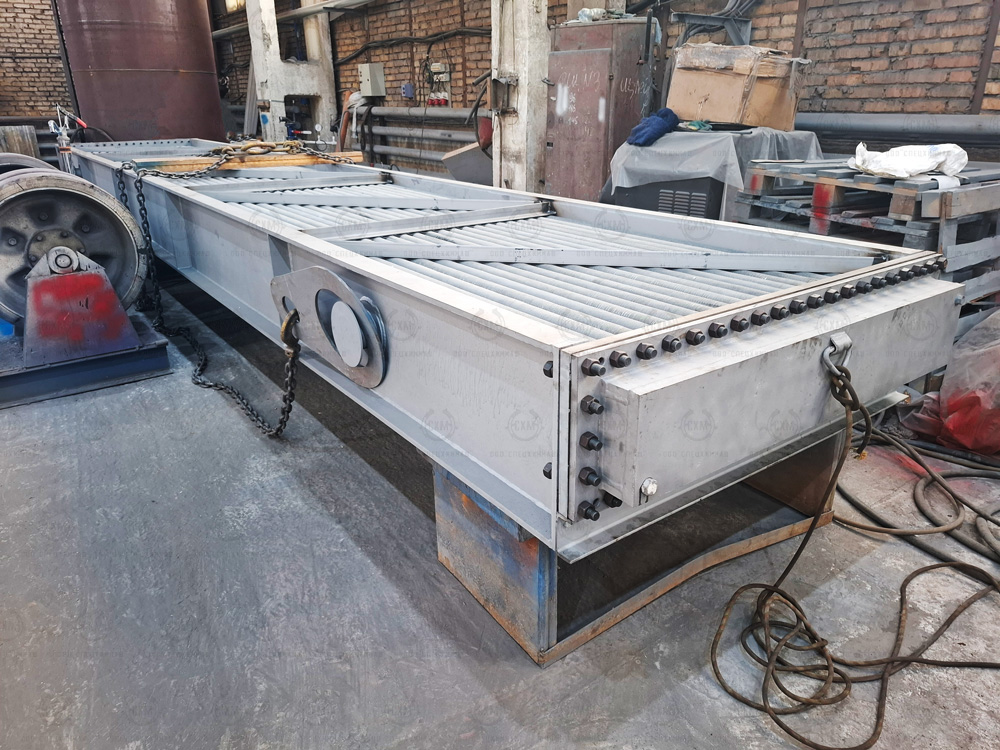

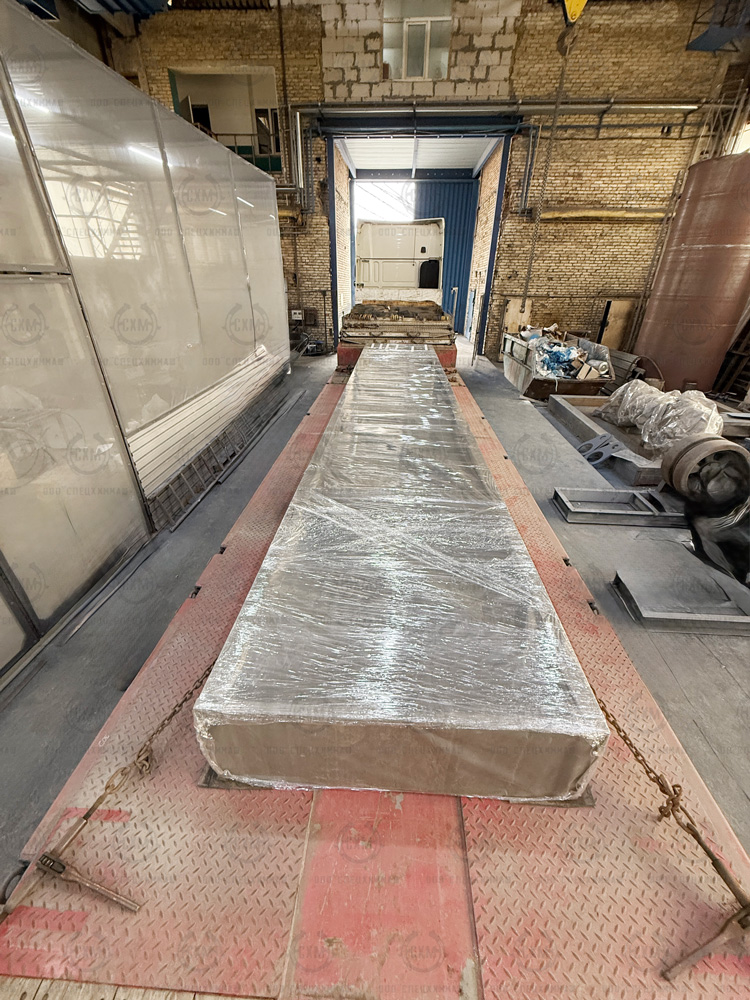

Секция теплообменная АВГ-20-Ж-1,6-Б1/4-2-8 УХЛ1

• Поверхность теплообмена:
- наружная (по оребрению) - 106,7м2;
- внутренняя - 53,4м2

• Рабочая среда - пары бензиновой фракции;
• Давление расчётное - 1,6 МПа;
• Температура расчётная = 150С;
• Материал исполнения:
- трубных досок, каркаса - сталь 09Г2С;
- труб - Сталь 20.

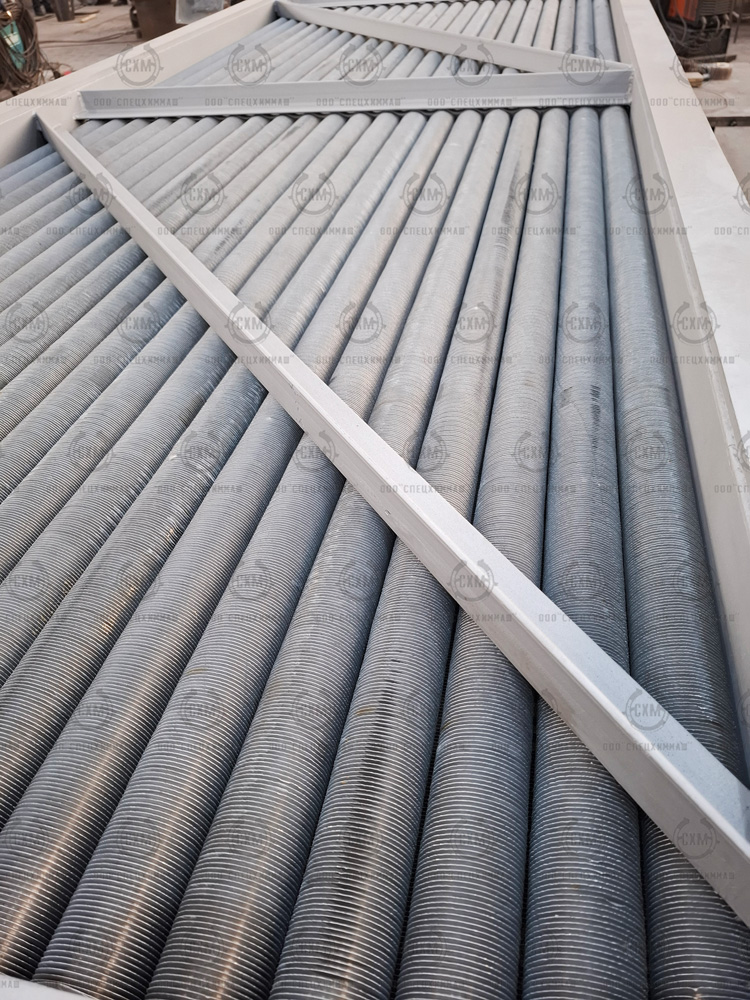

• Тип оребрения - поперечно-винтовое накатывание;
• Длина оребренных труб = 8000 мм;
• Количество рядов труб = 4;
• Количество ходов по трубному пространству = 2;
• Количество оребренных труб в секции = 82 шт;
• Номинальный размер несущей трубы - 25х2,5;
• Коэффициент оребрения труб, условный = 20;
• Прибавка для компенсации коррозии = 2,5мм;
• Расчётный срок службы = 20 лет.
